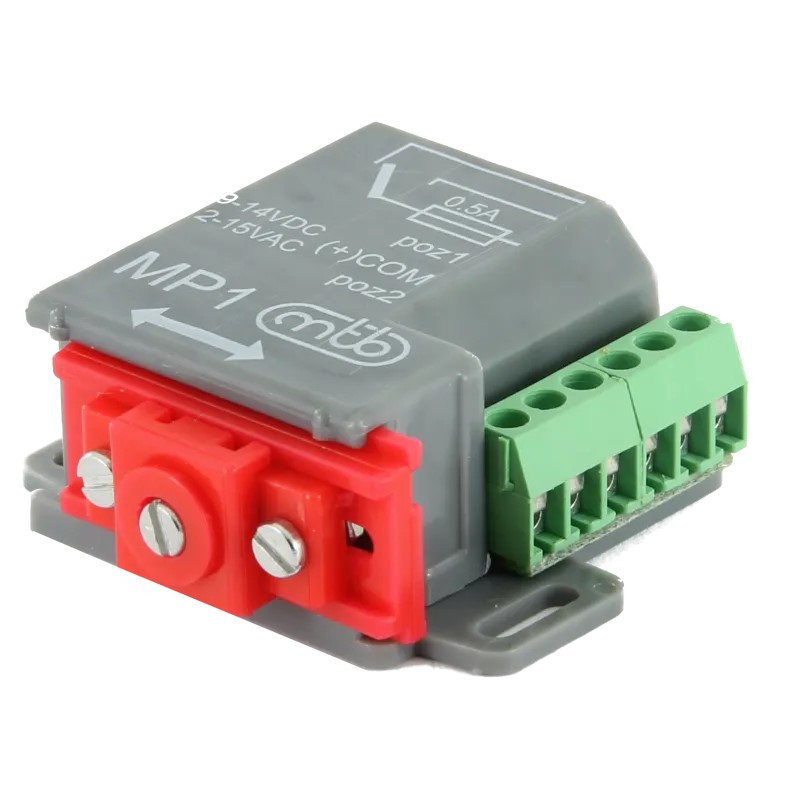

Motorický přestavník MP1 - MTB

• Miniaturní rozměry 28×40 mm (š×d)

• Přímá náhrada elektromagnetických přestavníků s třívodičovým zapojením

• Snadné nastaveni základní pozice táhla

Zdvih se nastavuje ve třech stupních 3, 6 a 9 mm, pozicí kolíku v unašeci. Kulisový mechanismus zajištuje plynulý dojezd do koncové polohy a její aretaci.

Mechanismus je vybaven koncovými spínači polohy, tj ovladací napájení může být připojeno trvale, po dojezdu do příslušné polohy se odběr proudu a pohyb samočinně odpojí. Pro pomocné účely je vybaven přepínacím kontaktem 1A, s ochranou tepelnou pojistkou 0.5A (ochrana zkratu na srdcovce výhybek).

Pracovní napětí přestavníku - bez zatížení výhybkou od 8 do 15 V = (lze použít i proud střídavý). Při 12V napájení má přestavník pod zatížením odběr 115mA.

Ukázka použití :

http://youtu.be/-k0CXs1aDoI
